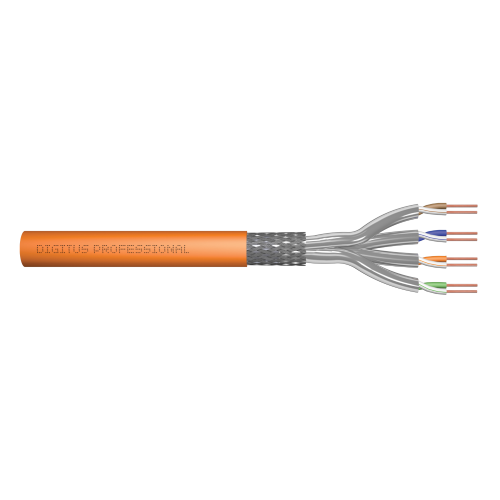

Adatto per il cablaggio strutturato sui livelli secondari e terziariDettagli tecnici Proprietą fisiche: Conduttore: filo di rame nudo, AWG 23/1 Sistema(i) di valutazione e verifica della costanza della prestazione: Sistema 3 Isolamento: SFS-PE (rivestimento in polietilene espanso) Numero totale di conduttori isolati: 8, intrecciati in 4 coppie Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco Schermatura delle singole coppie: pellicola di poliestere laminata in alluminio, copre il 100%. Schermatura complessiva: treccia di rame Guaina esterna: Dca-s2,d1,a1 secondo EN 50575; LSZH Colore: Arancione (RAL 2008) Proprietą meccaniche: Scarico della trazione: 150N max Raggio di curvatura dinamico: 8x AD mm min Raggio di curvatura statica: 4x AD mm min Intervallo di temperatura di trasporto e stoccaggio: da -20 °C a +60 °C Intervallo di temperatura operativa: da -20 °C a +50 °C Intervallo di temperatura di installazione: da 0 °C a +50 °C Proprietą elettriche: Impedenza: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz Capacitą: 45 pF/m nominale a 1 KHz Resistenza di isolamento: 5 GOhm x km min Resistenza CC: 95 Ohm/km max (2% max di resistenza sbilanciata) Resistenza di loop: 190 Ohm/km max (2% max di resistenza sbilanciata) Tensione di funzionamento: 72 Vdc max Attenuazione dell'accoppiamento: CA-Tipo 1b Ritardo di fase: 450 nS/100 m max Ritardo: 10 nS/100 m max Classe di separazione: ''d'' secondo EN 50174-2 NVP: 79% Propagazione della fiamma: EN EN 60332-1-2 (LSOH-PVC) Senza alogeni, corrosivitą: EN 60754-1/2 (LSOH) Densitą di fumo: EN 61034-2 Assortimento: Cavi di installazione a doppino intrecciato Categoria: CAT 7 Schermatura: S-FTP, coppie con schermatura a foglio metallico e treccia CPR: Dca Lunghezza: 100 m Colore: arancione Guaina: LSOH Struttura: 4 x 2 AWG 23/1, doppino "solid core"
