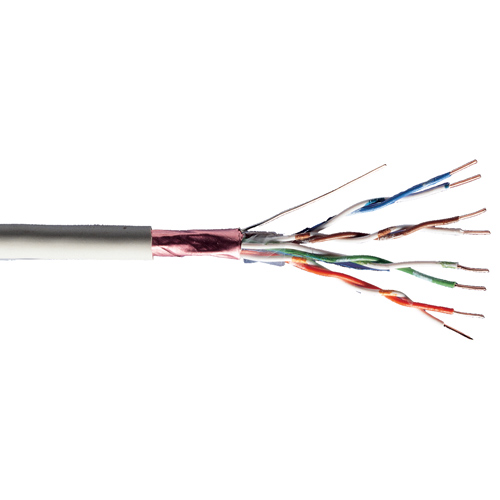

Per la costruzione delle linee di collegamento di Classe D, 100 MHz.Dettagli tecnici Propriet? fisiche: Conduttore: filo di rame nudo, AWG 24/1 Sistema(i) di valutazione e verifica della costanza della prestazione: Sistema 3 Isolamento: PE (polietilene) Numero totale di conduttori isolati: 8, intrecciati in 4 coppie Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco Schermatura delle singole coppie: Nessuna Schermatura complessiva: schermo in lamina, filo doppio Guaina esterna: Eca secondo EN 50575; PVC Spessore della guaina esterna (nominale): 0,55 mm nominale Colore dell'involucro esterno: Grigio (RAL 7035) Propriet? meccaniche: Scarico della trazione: 150N max Raggio di curvatura dinamico: 8x AD mm min Raggio di curvatura statica: 4x AD mm min Intervallo di temperatura di trasporto e stoccaggio: da -20 ?C a +75 ?C Intervallo di temperatura operativa: da -20 ?C a +60 ?C Intervallo di temperatura di installazione: da 0 ?C a +50 ?C Diametro esterno simplex (nominale): 6,1 mm nominale Propriet? elettriche: Impedenza: 100?5 Ohm @ 1-100 MHz Capacit?: 40 pF/m nominale a 800 Hz Sbilanciamento della capacit? (coppia-terra): 1,5 pF/m max a 1 KHz Resistenza di isolamento: 5 GOhm x km min Resistenza di loop: 147 Ohm/km max (2% max di resistenza sbilanciata) Tensione di funzionamento: 72 Vdc max Attenuazione dell'accoppiamento: CA-Tipo 3 Ritardo di fase: 535 nS/100 m max Ritardo: 20 nS/100 m max Classe di isolamento: ''b'' secondo EN 50174-2 NVP: 69% Assortimento: Cavi di installazione a doppino intrecciato Categoria: CAT 5e Schermatura: F-UTP, schermatura a foglio CPR: Eca Lunghezza: 305 m Colore: grigio Guaina: PVC Struttura: 4 x 2 AWG 24/1, doppino ?solid core?
